Оборудование для огнезащитных красок |
|
|
Производство двухосновной краски состоит из двух частей: производство жидкой неорганической составляющей и сухой антипиреновой части. Они смешиваются потребителем непосредственно перед применением.
По приготовлению жидкой составляющей технологический процесс следующий. Жидкое натриевое стекло (ЖНС) (поставляемое в бочках) заливается в смеситель, добавляется еще пара жидких компонентов. Все это смешивается, сливается в промежуточную емкость и далее идет на фасовку
|
|
|
|
|
|
|
|
|
|
|
|

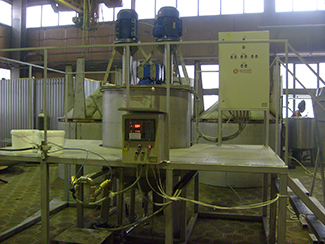

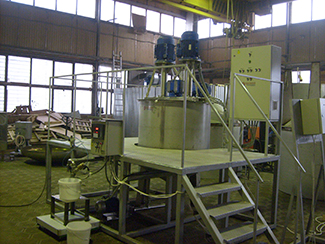

Мини линия для огнезащитных красок |
|
|
№ |
Наименование |
|
КОЛ-ВО |
|
1 |

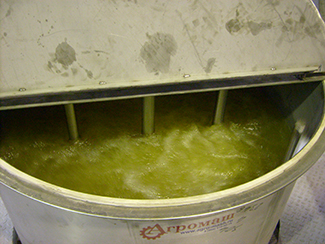

Аппарат (реактор) с механическим перемешивающим устройством и рубашкой нагрева. Трехслойная емкость из нержавеющей стали с рубашкой обогрева ТЭНами (или паром на выбор)
- Рамное перемешивающие устройство с фторопластовыми скребками
- Объем - 1,6 м3 (диаметр – 1,2 м, диаметр рубашки 1,3 высота »3,4)
- Количество входов для подачи компонентов – не менее 5 (один подключатся к водопроводу, второй через насос закачивается ЖНС, в остальные закачивается небольшое количество других добавок)
- Донная выгрузка (по трубе через насос в накопительный бак)
- Возможность взятия пробы для определения качества смешения (кран для отбора пробы)
- Температура рубашки – не более 80°С. По сути для подогрева в зимний период. Пульт управления включая автоматическое поддержание температуры и мешалкой |
|
1 |
|
2 |
Насос центробежно-шнековый для перекачки вязких жидкостей. Электродвигатель 5,5 кВт с двойным торцевым охлаждаемым уплотнением для предотвращения склеивания торцевого уплотнения |
|
2 |
|
3 |
Расходная емкость с механическим перемешивающим устройством
- Рамное перемешивающие устройство
- Объем - 2 м3 |
|
1 |
|
5 |

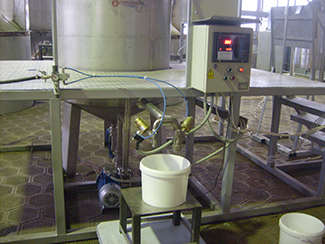

Дозировочное оборудование в пластиковые ведра п/автомат
- Точность дозирования – 0,1%
- Количество дозирующих головок – не менее 3
- Производительность на контейнер объемом 10 л – не менее 400 шт/ч
- Вязкость дозируемого вещества – до 3000 спз
- Наличие системы автоматического запрета дозирования без тары. С весовой платформой и системой весового дозирования с частотным преобразоватетелем для замедления подачи и отсекающим пневмоклапаном |
|
1 |
|
6 |
Оборудование для укупорки ведер крышками
- Диаметр укупориваемого пластикового ведра – до 35 см
- Производительность – не менее15 шт/мин, хотя на наш взгляд производительность не очень велика, можно обойтись и вручную для начала |
|
1 |
|
7 |
Оборудование для нанесения этикеток на ведра
- Производительность - не менее 400 этикеток в час
- Функция наклейки передней и задней этикетки, хотя на наш взгляд производительность не очень велика, можно обойтись и вручную для начала |
|
1 |
|
|
|
|
В перспективе оборудование может быть связано трубопроводами с запорной арматурой |
|
|
| Оборудование для линии приготовления сухой части |
|
Кол-во |
|
Шнековый транспортер вертикальный с рубашкой обогрева (для линии сыпучих компонентов)
- Длина шнека не менее 3 м
- Регулируемый наклон шнека
- Диаметр шнека 200 мм
- Бункер из нержавеющей стали загрузка не менее 50 кг
- Загрузка на высоту от 1,8 м до 2,5 м с частотным преобразователем для регулировки скорости вращения |
|
1 |
|
Барабанный смеситель (для линии сыпучих компонентов) со съемными барабанами
- Объем барабана – 100 л
- Исполнение барабана – биконическое
- Скорость вращения регулируемая до 250 об/мин
- Количество сменных барабанов – 4 шт. Пульт управления включая частотный преобразователь для регулировки скорости вращения, таймер |
|
1 |
|
|
|
|
|
|
|
Необходима система подачи сжатого воздуха, для автоматики небольшой мощности, желательно винтовой компрессор с очисткой воздуха
Условия поставки (варианты с доставкой)- на выбор либо самовывоз, либо через транспортную компанию, либо нашим транспортом если в Москве - Московской области - зависит от удаленности объекта
|
|
|
|
|
|
Вакуумный реактор
Вакуумный реактор представляет собой вертикальный двутельный сосуд с паровой рубашкой и термоизоляцией. Снабжается перемешивающим устройством с рамной мешалкой. Внутренняя колба варочного котла изготавливается из пищевой нержавеющей стали.
|
 |
|
|
|
Дисольвер (аналоги импортных)
Дисольвер предназначен для смешения материалов средней твердости в жидких средах. Дисольвер применяется для производства красок, клеев, косметических продуктов, различных паст, дисперсий и эмульсий и т.
|
 |
|
|
|
|
|
|
|
|
|
Смеситель барабанный
Барабанный смеситель предназначен для тщательного смешивания с сохранением структуры сыпучих продуктов при относительно небольшом расходе энергии и малом времени смешивания.
|
 |
|
|
|
Шнековый транспортер
шнековый транспортер предназначен для перекачки пастообразных веществ в дозатор фасовочно-упаковочной машины.
|
 |
|
|
|
|
"СИП- мойка (GIP)" (от 100 до 30 000л) |
| Непосредственная промывка закрытых емкостей, трубопроводов невозможна в силу их конструктивных особенностей. Поэтому для этих целей применяются станции безразборной промывки, или СИП-мойки |
| Принцип работы СИП-мойки: Все без исключения СИП-мойки устроены по одному принципу и имеют общую схему работы. Промывка происходит с помощью прокачки через все оборудование специальных растворов. Их может быть несколько, для каждого имеется своя емкость и система подготовки. В процессе мойки контролируется температура и концентрация растворов, а также различные параметры установки. Обычно реализуется модульная компоновка, при которой один набор емкостей и дозаторов может подключаться к различным маршрутам-модулям. |
|
Станция СИП - мойки (GIP)
(делаем любые от 100 до 30 000л)
(как на основе 2, так и 3 емкостей) |
 |
| |
|
Оборудование для станции СИП-мойки (GIP) (вариант ) |
№ |
Наименование |
|
кол-во |
|
1 |
Станция СИП-мойки, выполнена на единой раме, в соответствии с согласованной схемой размещения технологических емкостей на раме и утвержденной гидравлической схемой обвязки, включая 2000л двухслойные емкости с термоизоляцией 2шт (делаем и из 3 емкостей - одна под щелоч, вторая под моющий расвтор, третья под оборотную горячую воду): (Вертикальная цилиндрическая теплоизолированная /кроме верхней части/ емкость на ножках с коническим дном, предназначенная для приготовления рабочего раствора при температуре 90°С.
Укомплектована:
-термометром;
-переливной трубой;
-мерная трубка;
-входной трубой;
-выходным патрубком с установленным воронкогасителем;
-змеевик обогрева паром
-моющей головкой
-верхний люк ДУ 500
-патрубок подачи каустика /в емкости для каустика/ ),
система подачи концентрированного каустика из емкости с NaOH с подающим насосом /устойчив к воздействию концентрированного каустика при температуре до 40 град.Цельсия/, с контуром слива в канализацию, с контуром отвода конденсата, устройства контроля температуры на каждой емкости, насос 4-6атм, производительностью 35 м3/ч в комплекте с инвертором для подачи моющего раствора на "потребителя" /насос устойчив к воздействию каустика с концентрацией 3% при температуре 90 град.Цельсия/.Пульт управления, включая управление температурными режимами и насосами. |
2 емкости 1000л
3 емкости 1000л
2 емкости- 2000л
3 емкости 2000л
2 емкости 3000л
3 емкости 3000л |
1 |
|
|
|
|
|
 |
 |
| Гидравлическая схема обвязки системы СИП (без конструктивной детализации) |
 |
| В зависимости от уровня оснащения СИП-мойки, промывка технологических линий возможна в ручном, полуавтоматическом и автоматическом режимах. |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
